В данной статье речь пойдет, как вы уже догадались, о подготовке к ремонту печки принтера  HP LJ 1160/1320.

Данный аппарат отличается высокой надежностью и долгим эксплуатационным сроком. Но не смотря на такие положительные качества, он тоже может дать сбой. В большинстве случаев из строя выходит ничто иное как узел закрепления (печка/fuser).

Случается это по следующим причинам:

• Нарушение целостности термопленки и/или прижимного.
• Износ бушингов из-за.
• Засыхание смазки под термопленкой.
• Неисправность термоэлемента.
• Неиспраность термистора.

Для ремонта узла закрепления его сначала нужно извлечь из аппарата. В данной модели принтера делается это не так то просто. Чтобы отсоединить печку нужно разобрать чуть ли не весь аппарат. Далее Вашему вниманию представлена подробная инструкция по демонтажу узла закрепления HP LaserJet 1160/1320.

а. Как отсоединить корпусные детали смотрите тут.
б. Снимите вентилятор открутив винты (2) и удалив стальную клипсу (3)

в. Отсоедините редуктор дуплекса открутив винты (1).

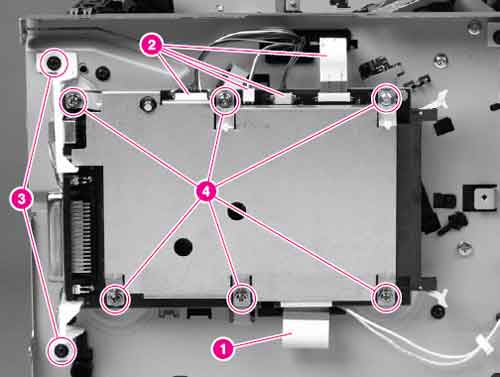

г. Отсоедините плату форматера открутив все винты (4,3) и отсоеденив шлейфы (1,2)

д. С правой стороны принтера снимите с две шестерни (1).
е. Отсоедините кабель находящийся с правой стороны в нижней части аппарата (2).

ж.  Отсоедините от платы управления четыре провода (3), а затем ещё два находящиеся за ними. (4)

з. Потяните на себя язычки крышек (5, 6) кабелей сзади принтера с левой и правой сторн и сдвиньте их к центру чтобы снять.

и. Отсоедините ещё три кабеля. (7)

к. Вытяните держатель кабелей (8) и отведите сами кабеля в сторону.

л. Аккуратно отсоедините последний кабель, придерживая плату главного двигателя. (9)

Примечание: Прежде чем переходить к следующему шагу убедитесь что все кабели отсоеденены и извлечены из держателей.

м. Открутите три винта с правой стороны аппарата как показано на рисунке. (10)

н. Открутите 3 винта с левой стороны аппарата. (11)

о. С левой стороны принтера в верхней части слегка отогните станину и освободите одну сторону печки.

п. Выньте печку из принтера под таким углом, что бы вал протяжки бумаги смог выйти из отверстия в станине. (12) Шестерню перед этим можно снять.

Печка готова к дальнешей разборке и ремонту. При соответствующих навыках процедура снятия не займёт много времени. Сборка производится в обратной последовательности.

В следующей статье мы подробно рассмотрим ремонт печки принтера HP LJ 1160/1320. Удачи!
